Cables para termopares y RTD industriales

En Jemar Termometría suministramos cables de compensación para termopares y cables RTD para PT100 y PT1000 diseñados para garantizar una transmisión fiable de la señal de temperatura en entornos industriales exigentes. Disponemos de distintas construcciones, aislamientos y configuraciones según el tipo de sensor, la temperatura de servicio y las condiciones reales de la instalación.

Nuestras soluciones se adaptan a aplicaciones con termopares tipo S, K, J, N y T, así como a instalaciones con sondas PT100 y PT1000 , utilizando materiales de revestimiento como silicona, PTFE (Teflón), fibra de vidrio, fibra con malla metálica y PVC, entre otros.

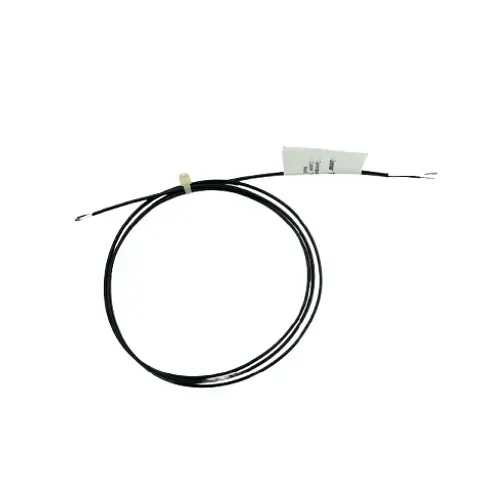

Cables de compensación para termopares

Los cables de compensación para termopares se utilizan para prolongar la señal del sensor hasta el sistema de control sin introducir errores significativos de medición. En Jemar Termometría suministramos soluciones para distintos tipos de termopar, seleccionadas según la temperatura ambiente, la longitud del recorrido, la exposición mecánica y las condiciones químicas del proceso.

• Tipo K: cable de uso general para múltiples procesos industriales.
• Tipo J: adecuado para aplicaciones de temperatura media y entornos industriales habituales.
• Tipo T: utilizado en aplicaciones donde se requiere buena estabilidad y precisión.
• Tipo N: recomendado en procesos térmicos donde se busca buena estabilidad a lo largo del tiempo.
• Tipo S: indicado para aplicaciones de alta temperatura y procesos industriales específicos.

Puedes ampliar información sobre nuestros termopares industriales , ver ejemplos de termopares fabricados por Jemar Termometría o consultar nuestra FAQ sobre cables de compensación y cables RTD.

Materiales de revestimiento, temperaturas y usos

El revestimiento del cable se selecciona en función de la temperatura de servicio, la flexibilidad requerida, la resistencia química y la protección mecánica necesaria. Las temperaturas de trabajo pueden variar según la construcción exacta del cable y la aplicación, por lo que deben considerarse como valores orientativos.

Tabla comparativa de aislamientos para cables de termopares y RTD

Material de aislamiento	Temperatura de uso orientativa	Flexibilidad	Resistencia química	Tipos habituales	Uso habitual
PVC FR	-30 a +75 °C	Buena	Media	K, J, T, N, S	Instalaciones generales y aplicaciones donde se requiere aislamiento retardante de llama.
PVC HR	-30 a +105 °C	Buena	Media	K, J, T, N, S	Uso general con mayor resistencia térmica que el PVC FR.
Silicona	Según construcción	Muy buena	Media	K, J, T, N, S / RTD	Aplicaciones con variaciones térmicas y necesidad de buena flexibilidad.
PTFE / Teflón (PFA)	-75 a +250 °C	Buena	Muy alta	K, J, T, N, S / RTD	Ambientes agresivos, procesos con exigencia química y temperaturas elevadas.
Fibra de vidrio	Hasta +480 °C	Media	Media	K, J, T, N, S	Procesos de alta temperatura y entornos donde el PVC o el PFA no son adecuados.
Fibra de vidrio alta temperatura	Hasta +800 °C	Media	Media	S, R y aplicaciones especiales	Aplicaciones térmicas exigentes con mayor resistencia al calor.
Fibra cerámica	Hasta +1200 °C	Baja	Media	S, R, B y aplicaciones especiales	Aplicaciones muy severas de alta temperatura.
Fibra de vidrio con malla metálica	Según construcción	Media	Media	K, J, T, N, S / RTD	Instalaciones con exigencia térmica y protección mecánica adicional.

Las temperaturas indicadas son orientativas y pueden variar según la construcción exacta del cable, el tipo de conductor y la aplicación.

La selección correcta del aislamiento es clave para garantizar la durabilidad del cableado y la estabilidad de la señal de temperatura en servicio continuo. También puedes consultar nuestra página actual de alargaderas y mangueras de compensación.

Cables RTD para PT100 y PT1000

Los cables RTD se utilizan para la conexión de sondas PT100 y PT1000 en configuraciones de 2, 3 o 4 hilos, según la precisión requerida y el sistema de control. En Jemar Termometría suministramos distintas construcciones y materiales de aislamiento para adaptarse a las condiciones de montaje y al entorno de trabajo.

Si quieres ver ejemplos reales, puedes visitar nuestra página de modelos de sondas RTD industriales fabricadas a medida o consultar las FAQs técnicas sobre sondas PT100 industriales.

Usos y aplicaciones industriales

Los cables para termopares y RTD de Jemar Termometría se emplean en hornos industriales, siderurgia, metalurgia, industria química, alimentación, energía, fabricación de maquinaria, automatización y control de procesos. Son soluciones adecuadas para instalaciones donde la transmisión correcta de la señal de temperatura es esencial para la seguridad, el control y la continuidad del proceso.

Asesoramiento técnico

Nuestro equipo técnico analiza el tipo de sensor, la temperatura de servicio, la longitud del recorrido, las condiciones ambientales y la exposición mecánica o química para recomendar la solución de cableado más adecuada en cada aplicación.

Si necesitas ayuda para seleccionar el cable adecuado para tu instalación, puedes contactar con Jemar Termometría y te ayudaremos a definir la configuración más adecuada.

Compra online y disponibilidad

Si además quieres consultar disponibilidad online de algunas referencias, puedes visitar la categoría de cables en Suministros Payne.
