Errores invisibles en la instalación de sondas PT100 y cómo afectan a la medición de temperatura

En muchos procesos industriales, cuando aparece una desviación de temperatura, la primera sospecha suele recaer sobre el sensor. Sin embargo, en una parte importante de los casos, el problema no está en la sonda, sino en cómo se ha instalado.

Las sondas PT100 industriales destacan por su precisión, estabilidad y repetibilidad en aplicaciones exigentes. Precisamente por eso, cuando el montaje no es el adecuado, el impacto en la medición puede pasar desapercibido durante semanas o incluso meses: lecturas desplazadas, respuesta lenta, inestabilidad en el control y ajustes continuos en el proceso.

El problema es que estos fallos no suelen presentarse como una avería evidente. Se manifiestan como pequeñas desviaciones que afectan al rendimiento del proceso, al consumo energético, a la calidad del producto final y a la confianza en la instrumentación.

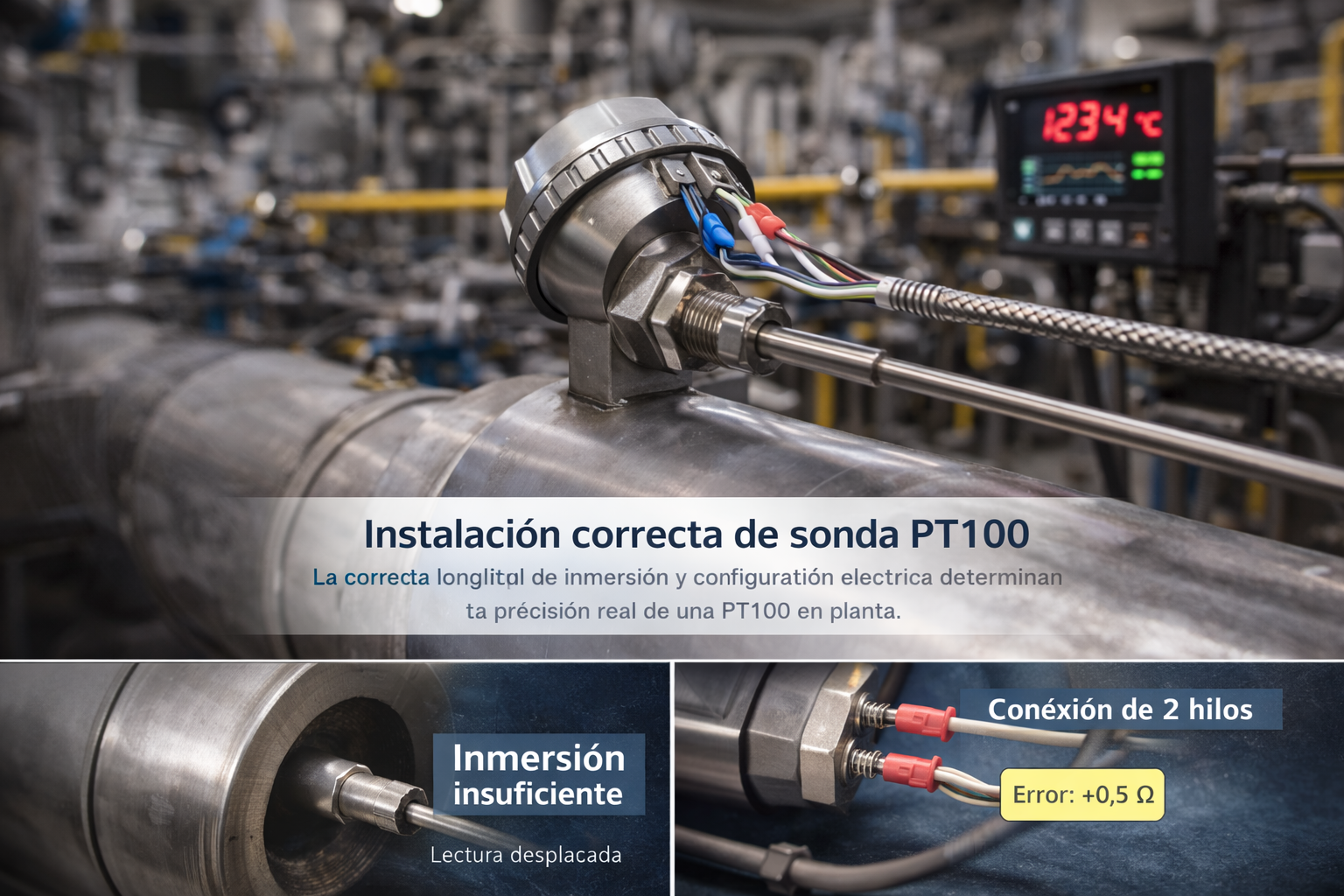

Por eso, si el objetivo es conseguir una medición fiable y una instalación duradera, no basta con elegir una buena PT100. Hay que integrar correctamente todo el conjunto: sensor, longitud de inmersión, conexión, aislamiento, montaje mecánico y transferencia térmica.

Desarrollo principal

Una PT100 bien fabricada puede ofrecer un comportamiento muy estable, pero la precisión real en planta depende de varios factores que muchas veces se subestiman durante la instalación.

1. Longitud de inmersión insuficiente

Este es uno de los errores más habituales y, al mismo tiempo, uno de los más difíciles de detectar a simple vista.

Si la sonda no alcanza la zona efectiva de medición, parte del cuerpo del sensor queda influido por la temperatura exterior, por la pared del equipo o por el propio racor de montaje. El resultado es una lectura que no representa con fidelidad la temperatura real del fluido o del punto de proceso.

Esto se traduce en varios síntomas típicos:

lecturas desplazadas respecto al valor real,
mayor sensibilidad a cambios de temperatura ambiente,
comportamiento inestable en procesos dinámicos,
diferencias respecto a un patrón o a otro punto de medida.

Cuando la instalación incluye vainas y fundas de protección, esta consideración es todavía más importante, ya que el diseño del conjunto influye directamente en la transferencia térmica y en el tiempo de respuesta.

2. Elección incorrecta del tipo de conexión: 2, 3 o 4 hilos

La PT100 funciona por variación de resistencia, y eso significa que el cableado forma parte del sistema de medición. No es un detalle secundario.

En recorridos cortos y aplicaciones poco exigentes, una conexión a 2 hilos puede parecer suficiente. Pero en instalaciones industriales reales, la resistencia adicional del cable puede introducir errores sistemáticos que terminan afectando al proceso.

De forma general:

2 hilos: solución básica, más sensible al error por resistencia de línea.
3 hilos: configuración habitual en industria, con compensación parcial.
4 hilos: opción de máxima precisión cuando la exigencia metrológica es alta.

Una mala elección en este punto no se corrige simplemente calibrando. Si la arquitectura de conexión no es la adecuada, el error se mantiene en el sistema. En este sentido, conviene revisar también los criterios de cableado y transmisión de señal, especialmente cuando existen tiradas largas o ambientes eléctricos agresivos.

3. Aislamiento eléctrico y puesta a tierra mal definidos

En entornos industriales con motores, variadores, resistencias eléctricas o líneas de potencia próximas, una sonda mal aislada puede generar más problemas de los que aparenta.

Cuando no se define correctamente si la punta debe ir aislada o no, pueden aparecer:

ruido eléctrico,
lecturas inestables,
pequeñas oscilaciones sin causa aparente,
interferencias que dificultan el control del proceso.

En estas situaciones, no basta con cambiar la sonda por otra igual. Hay que analizar la instalación real, el entorno eléctrico y la construcción más adecuada del sensor. En el Centro de Conocimiento de Jemar Termometría se abordan este tipo de criterios técnicos con enfoque práctico para mantenimiento, ingeniería y compras.

4. Mala transferencia térmica en el montaje

Una sonda puede ser correcta y estar bien conectada, pero si el contacto térmico no es bueno, la lectura seguirá siendo deficiente.

Esto sucede con frecuencia en montajes con termozozos, vainas o alojamientos mecánicos donde existe holgura excesiva, contacto insuficiente o una instalación poco cuidada. La consecuencia suele ser una respuesta lenta, retrasos frente al valor real del proceso o una sensación de que “la PT100 tarda demasiado en reaccionar”.

Este punto es especialmente importante en aplicaciones donde la velocidad de respuesta condiciona la regulación del sistema. Por eso, al seleccionar el sensor también conviene revisar el diseño de la protección. La guía técnica sobre vainas y fundas para sensores de temperatura ayuda a entender qué elementos influyen en la robustez mecánica y en la transmisión térmica del conjunto.

5. Diámetro inadecuado para la aplicación real

El diámetro del sensor no debe decidirse solo por disponibilidad o por costumbre de montaje. Tiene un impacto directo tanto en la robustez como en la respuesta térmica.

Un diámetro mayor suele aportar resistencia mecánica, pero aumenta la inercia térmica. Un diámetro demasiado pequeño puede mejorar la rapidez de respuesta, pero penaliza la durabilidad en aplicaciones con vibración, manipulación frecuente o condiciones severas.

La selección correcta depende del equilibrio entre:

velocidad de respuesta,
robustez mecánica,
condiciones del proceso,
método de instalación,
vida útil esperada.

Cuando este equilibrio no se respeta, aparecen sustituciones prematuras, lecturas pobres o una falsa sensación de fallo del sensor.

Ventajas de una instalación correcta de la PT100

Qué se gana cuando el conjunto está bien definido

Una instalación correcta no solo mejora la precisión. También mejora la estabilidad global del proceso y reduce costes ocultos de operación.

Entre las principales ventajas destacan:

mediciones más consistentes y repetibles,
menor necesidad de reajustes en control,
reducción de falsas alarmas o diagnósticos erróneos,
mayor vida útil del sensor,
menos sustituciones innecesarias,
mejor trazabilidad metrológica.

Si además se trabaja con verificación o control de calidad, puede ser útil complementar la instalación con criterios de revisión metrológica y calibración de sensores de temperatura, especialmente en procesos donde unos pocos grados tienen impacto productivo.

Aplicaciones o usos recomendados

Dónde conviene prestar más atención a la instalación

Los errores invisibles en PT100 tienen más impacto en procesos donde la temperatura condiciona calidad, seguridad o consumo. Algunos ejemplos claros son:

hornos y equipos térmicos,
depósitos y reactores,
circuitos de aceite o agua caliente,
líneas de alimentación y bebidas,
maquinaria industrial con control térmico,
procesos químicos y farmacéuticos,
aplicaciones con PLC y regulación automática.

En este tipo de entornos, revisar el montaje no es una medida correctiva menor. Es una decisión técnica que afecta directamente a la fiabilidad del proceso.

Dudas habituales o puntos clave técnicos

La precisión real no depende solo del sensor

Una PT100 puede estar perfectamente fabricada y seguir ofreciendo una lectura poco fiable si el conjunto de medición está mal definido.

Antes de concluir que el sensor falla, conviene comprobar:

si la inmersión es suficiente,
si el tipo de conexión es el correcto,
si existe interferencia eléctrica,
si el contacto térmico es adecuado,
si el diámetro elegido responde a la exigencia mecánica y térmica.

Para contrastar comportamientos de señal o valores esperados, puede ser útil usar la calculadora de sensores de temperatura industrial, que permite revisar equivalencias PT100/PT1000 según norma y detectar incoherencias en campo. También puede ayudar el simulador de vida útil de sensores cuando se quiere valorar si la construcción elegida se ajusta a la exigencia real del proceso.

FAQ

¿Una PT100 mal instalada puede parecer defectuosa?

Sí. De hecho, ocurre con frecuencia. Una mala inmersión, una conexión incorrecta o un mal contacto térmico pueden generar errores que se atribuyen erróneamente al sensor.

¿La conexión a 4 hilos siempre es mejor?

Desde el punto de vista de precisión, sí. Pero no siempre es necesaria. La elección debe depender de la exigencia de la aplicación, la longitud del cableado y el nivel de precisión requerido.

¿La vaina afecta a la medición?

Sí. La protección mecánica mejora la durabilidad, pero también influye en la transferencia térmica, el tiempo de respuesta y la calidad de la lectura si no está bien dimensionada.

¿Cuándo conviene revisar la calibración?

Cuando existen desviaciones respecto a un patrón, dudas en la estabilidad del proceso o requisitos metrológicos definidos por calidad, auditoría o validación interna.

¿Cómo saber si el problema está en la sonda o en la instalación?

Lo adecuado es analizar el conjunto completo: sensor, montaje, cableado, aislamiento, protección y condiciones reales de trabajo. Evaluar solo la sonda suele llevar a diagnósticos incompletos.

Conclusión

En termometría industrial, la precisión teórica no sirve si la instalación no acompaña.

Una sonda PT100 puede ofrecer un rendimiento excelente, pero solo cuando se integra correctamente en el proceso. Longitud de inmersión, tipo de conexión, aislamiento eléctrico, contacto térmico y construcción mecánica no son detalles secundarios: son los factores que convierten una buena medición en una medición realmente fiable.

Por eso, cuando aparecen desviaciones, inestabilidad o dudas sobre el comportamiento del sistema, conviene revisar el conjunto completo antes de sustituir sensores sin criterio.

Si quieres mejorar la estabilidad de tu proceso y asegurarte de que la instalación de tus PT100 está realmente optimizada, en Jemar Termometría fabricamos sondas PT100 a medida y te ayudamos a definir la construcción adecuada según aplicación, montaje y condiciones reales de trabajo.
