Por qué algunos termopares tipo S fallan antes de tiempo

En procesos industriales de alta temperatura, la precisión en la medición térmica es crítica. Un error de pocos grados puede afectar directamente a la calidad del producto, al consumo energético del proceso o incluso provocar defectos de fabricación.

Por este motivo, los termopares tipo S se utilizan ampliamente en aplicaciones donde se requiere alta estabilidad térmica y fiabilidad a temperaturas extremas.

Sin embargo, en los últimos años ha aparecido un problema poco comentado en el sector de la termometría industrial: hilo de termopar tipo S con menor contenido real de rodio del especificado.

Este detalle, aparentemente menor, puede provocar deriva térmica, errores de medición y una reducción significativa de la vida útil del sensor.

Qué es un termopar tipo S

El termopar tipo S es un sensor de temperatura de metales nobles diseñado para trabajar en rangos de temperatura muy elevados.

Su composición estándar es:

Pt-10%Rh / Pt (Tipo S)

Esto significa que el sensor está formado por dos conductores:

• Conductor positivo: platino con 10 % de rodio (Pt-10%Rh)
• Conductor negativo: platino puro (Pt)

Gracias a esta aleación, el termopar tipo S puede trabajar en temperaturas de hasta aproximadamente:

1600 °C

con una estabilidad muy superior a los termopares de metales base como:

• tipo K
• tipo J
• tipo N

Por esta razón se utilizan en hornos industriales, laboratorios de calibración, metalurgia y procesos cerámicos.

Por qué el rodio es clave en el rendimiento del sensor

El rodio (Rh) es el elemento que aporta estabilidad termoeléctrica al conductor positivo del termopar.

En la aleación Pt-10%Rh, el rodio permite:

• mantener estabilidad en temperaturas superiores a 1200 °C
• reducir la deriva del sensor con el tiempo
• mejorar la resistencia a atmósferas oxidantes
• aumentar la vida útil en ciclos térmicos prolongados

Sin este porcentaje correcto de rodio, el termopar puede seguir funcionando, pero su comportamiento eléctrico cambia progresivamente.

El resultado son lecturas cada vez menos fiables.

El problema del contenido real de rodio en algunos hilos tipo S

En algunos suministros de hilo de termopar tipo S de bajo coste se han detectado composiciones reales como:

EspecificaciónComposición real encontradaPt-10%RhPt-9%RhPt-10%RhPt-8%Rh

Aunque la diferencia pueda parecer pequeña, en sensores de alta precisión y alta temperatura tiene consecuencias importantes.

Entre los problemas más habituales se encuentran:

• deriva prematura del termopar
• errores progresivos de medición
• menor estabilidad en hornos industriales
• reducción de la vida útil del sensor

En procesos industriales críticos, estos errores pueden provocar desviaciones de temperatura que afecten directamente al proceso productivo.

Cómo verificar la calidad del hilo de un termopar tipo S

Para garantizar la fiabilidad del sensor es recomendable exigir siempre documentación técnica del material utilizado.

Los puntos más importantes son:

Certificado de composición química

Debe indicar claramente el porcentaje de:

Pt / Rh (%)

Número de lote del material

Permite garantizar la trazabilidad del hilo utilizado en la fabricación del sensor.

Certificado de análisis del material (COA)

Emitido por el fabricante del hilo de platino-rodio.

Cumplimiento de normativa

Los termopares tipo S deben cumplir la norma internacional:

IEC 60584

Esta norma define las características termoeléctricas de los termopares.

Aplicaciones industriales del termopar tipo S

Los termopares de metales nobles se utilizan principalmente en procesos donde las temperaturas son extremadamente altas y la estabilidad es crítica.

Algunas aplicaciones típicas son:

• hornos de tratamiento térmico
• hornos cerámicos
• industria del vidrio
• metalurgia
• laboratorios de calibración
• procesos industriales de hasta 1600 °C

En estos entornos, la estabilidad del material es fundamental para garantizar la precisión de la medición a largo plazo.

Control del material en la fabricación de termopares

En sensores de metales nobles, el coste principal del material es el platino, pero la estabilidad del sensor depende en gran medida del contenido correcto de rodio.

Por este motivo, en la fabricación de termopares industriales es esencial trabajar con hilo certificado y trazable.

En Jemar Termometría prestamos especial atención a la selección del material base en la fabricación de termopares tipo S, asegurando la trazabilidad del hilo utilizado y la estabilidad del sensor en aplicaciones industriales exigentes.

Conclusión

El termopar tipo S es uno de los sensores más fiables para la medición de temperaturas extremas, pero su rendimiento depende directamente de la calidad del hilo Pt-Rh utilizado.

Un contenido incorrecto de rodio puede provocar errores de medición, deriva térmica y una reducción significativa de la vida útil del sensor.

Por este motivo, en aplicaciones industriales críticas es fundamental trabajar con material certificado, trazable y conforme a normativa.

Preguntas frecuentes sobre el termopar tipo S

¿Qué es un termopar tipo S?

Un termopar tipo S es un sensor de temperatura de metales nobles utilizado para medir temperaturas muy elevadas en procesos industriales. Está compuesto por una unión de platino-rodio y platino, lo que le proporciona una gran estabilidad térmica y precisión en aplicaciones de alta temperatura.

Este tipo de sensor se utiliza principalmente en hornos industriales, laboratorios de calibración, procesos cerámicos y metalurgia.

¿Cuál es la temperatura máxima de un termopar tipo S?

La temperatura máxima de un termopar tipo S puede alcanzar aproximadamente 1600 °C, aunque el rango de trabajo recomendado suele situarse entre 0 °C y 1450 °C para garantizar estabilidad y vida útil del sensor.

Por este motivo se utilizan habitualmente en hornos industriales de alta temperatura.

¿Cuál es la composición de un termopar tipo S?

La composición del termopar tipo S es:

Pt-10%Rh / Pt

Esto significa:

• conductor positivo: platino con 10 % de rodio (Pt-10%Rh)
• conductor negativo: platino puro (Pt)

Esta combinación de metales nobles permite obtener una señal termoeléctrica muy estable incluso a temperaturas extremas.

¿Qué significa Pt-10%Rh / Pt en un termopar?

La denominación Pt-10%Rh / Pt indica la aleación utilizada en el termopar tipo S.

• Pt-10%Rh: platino con 10 % de rodio
• Pt: platino puro

El rodio aumenta la estabilidad térmica y la resistencia del sensor a altas temperaturas, reduciendo la deriva del termopar con el tiempo.

¿Dónde se utiliza un termopar tipo S en la industria?

Los termopares tipo S para hornos industriales se utilizan principalmente en procesos donde se requieren mediciones estables a temperaturas muy elevadas, como por ejemplo:

• hornos de tratamiento térmico
• hornos cerámicos
• industria del vidrio
• metalurgia
• laboratorios de calibración

Gracias a su estabilidad, el termopar tipo S es uno de los sensores más utilizados en procesos industriales de alta temperatura.

¿Por qué es importante el rodio en el termopar tipo S?

El rodio proporciona estabilidad termoeléctrica a altas temperaturas y reduce la deriva del sensor, mejorando la precisión y la vida útil del termopar.

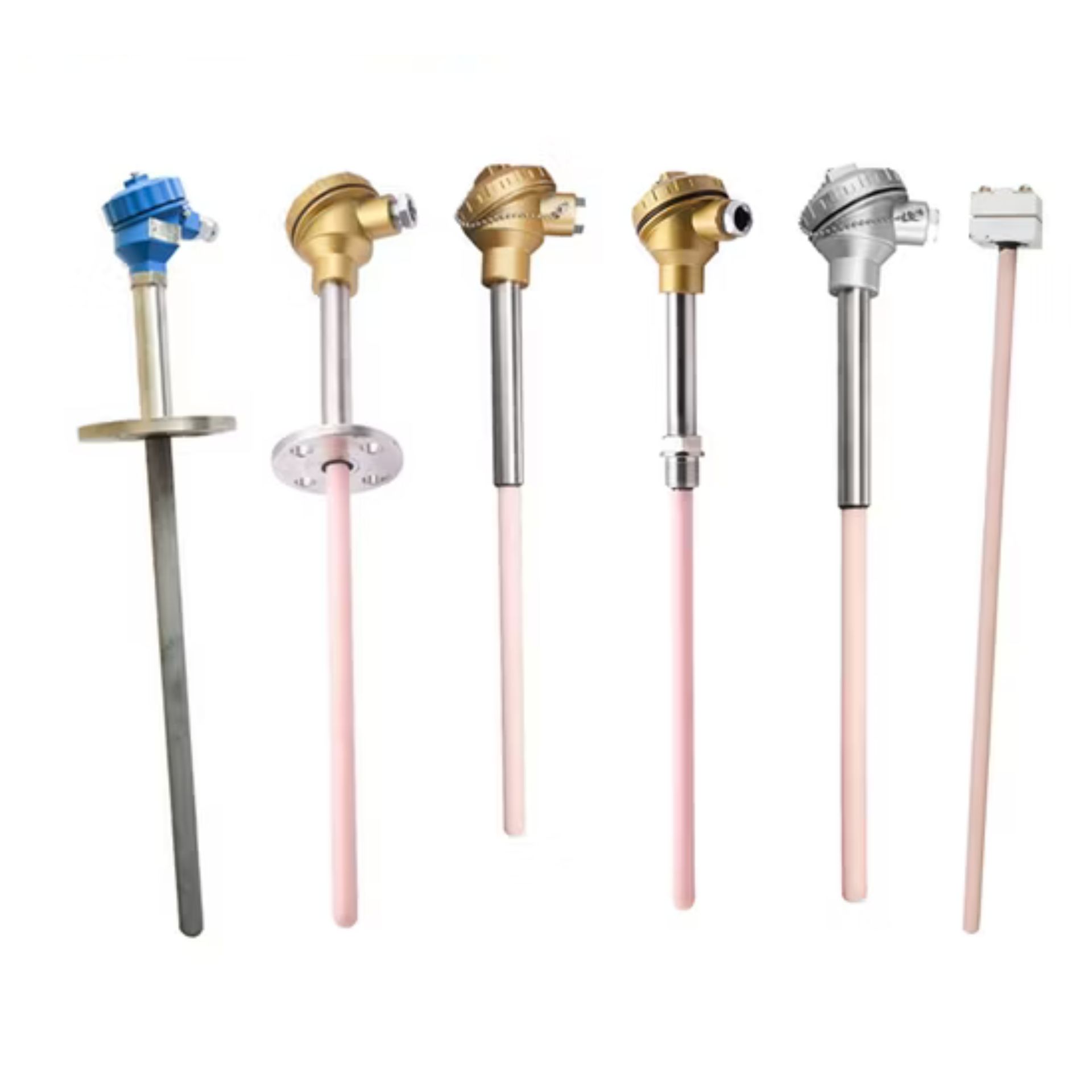

Termopares tipo S para alta temperatura

SSi necesitas termopares tipo S fabricados con hilo Pt-10%Rh / Pt certificado, en Jemar Termometría diseñamos y fabricamos sensores industriales adaptados a cada proceso. Utilizamos materiales trazables y componentes de alta calidad, pensados para trabajar de forma fiable en aplicaciones de alta temperatura y entornos industriales exigentes.

También puedes consultar nuestro termopar tipo S Pt-10%Rh / Pt para hornos industriales, disponible a través de nuestro distribuidor técnico.

Si necesitas ayuda para seleccionar el sensor adecuado, nuestro equipo técnico puede asesorarte y preparar un presupuesto adaptado a tu aplicación.
